【QJB潛水?dāng)嚢铏C(jī)】
QJB潛水?dāng)嚢铏C(jī)：行業俗稱（水下攪拌機、液下攪拌機、鑄件式潛水?dāng)嚢铏C(jī)、高速攪拌機、潛水混合攪拌機、低速推流器、潛水推進器、下水推進器，QJB混合攪拌，QJT低速推流、沖壓式潛水?dāng)嚢铏C(jī)、不銹鋼潛水?dāng)嚢铏C(jī)）。
QJB型潛水?dāng)嚢铏C(jī)作為水處理工藝中的關鍵設備之一，在水處理工藝流程中，可實現生化過程中固液二相流和固液氣三相流的均質。它由潛水電機、葉輪和安裝系統等組成。潛水?dāng)嚢铏C(jī)為直聯式結構。具有結構緊湊、能耗低、便于維護保養等優點。葉輪經過精鑄或沖壓成型，精度高、推力大、流線型造型美觀，且具有防纏繞功能。該系列產品適用于需要固液攪拌、混合的場所。結構簡圖如下。
分類用途
QJB型潛水?dāng)嚢铏C(jī)可分為混合攪拌和低速推流兩大系列。
混合系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物的污水、污泥混合液、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀及產生死角，溝內流速不低于0.1m/s。
低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池污水推流，其產生低切向流的強力水流，可用于循環及硝化、脫氮和除磷階段創建水流等。
適用范圍
攪拌機在下列條件下應能正常連續運行：
1、較高介質溫度不超過40°C；
2、介質的PH值在5~9間；
3、液體密度不超過1150kg/m3；
4、長期潛水運行，潛水深度一般不超過20m。
注意事項
潛水?dāng)嚢铏C(jī)必需全部潛入水中工作，不能在易燃易爆或有強腐蝕性液體的環境中工作，鋼膨脹螺栓須按要求固定，安裝完畢后，必須將電纜拉緊固定好。潛水推流器選型時，漿葉直徑超過2M，建議使用齒輪箱減速機。
性能特點
1、結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；
2、葉輪具有較好的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀；
4、電機繞組絕緣等級F級，防護等級為IP68，在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水?dāng)嚢杩膳溆脤?dǎo)流罩。
5、兩道機械密封；選用的軸承和電機防凝露裝置，使電機的工作安全；
6、混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
【QJB低速推流器】
QJB低速推流器：行業俗稱（水下推流器、液下推流器、QJB潛水?dāng)嚢铏C(jī)、低速攪拌機、推流式潛水?dāng)嚢铏C(jī)、低速推流器、潛水推進器、下水推進器，QJB混合攪拌，QJT低速推流、沖壓式潛水?dāng)嚢铏C(jī)、不銹鋼潛水?dāng)嚢铏C(jī)）

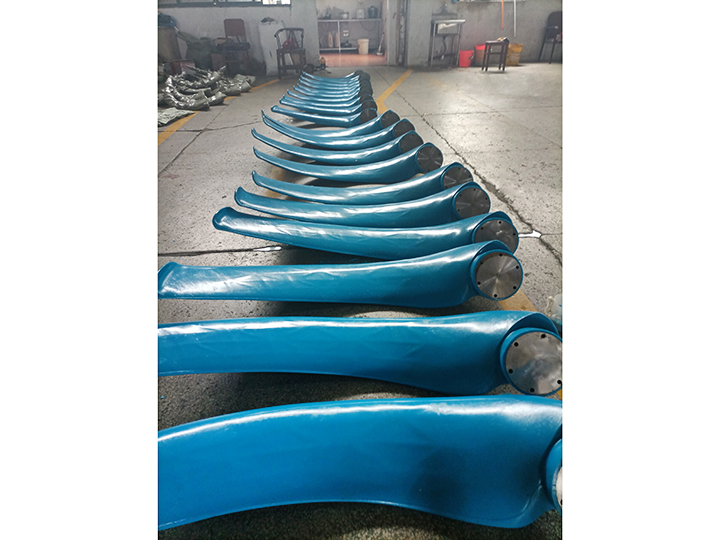

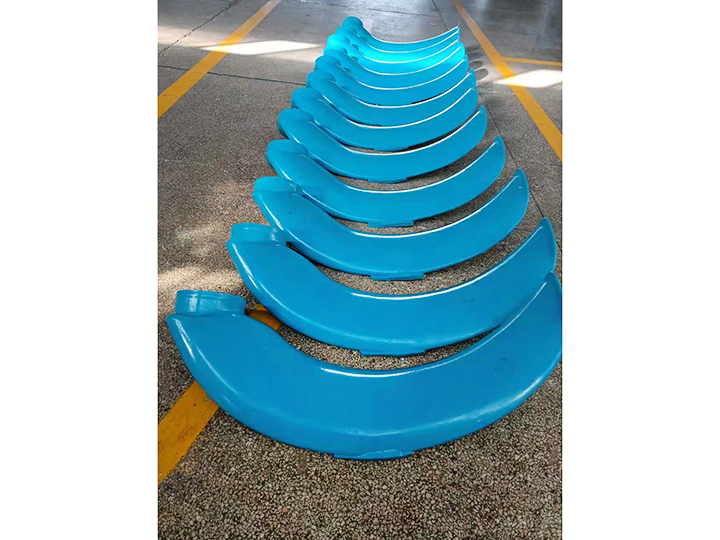

QJB型低速推流器，在水處理工藝流程中，用于氧化溝推流，各類生化池的攪拌，同時也可用河流防凍，景觀水循環等。低速推進器由潛水電機、減速裝置、葉槳和安裝系統等組成。其特點是配套功率?。?.5-7.5kW），轉速低（36-135r/min），葉槳直徑大（1000-2500mm），產生大體積流場，服務范圍廣。后掠式香蕉葉槳設計，具有自潔功能，采用聚氨脂或增強玻璃鋼成型，具有重量輕、強度高、耐腐蝕等優點，其優良的水力性能，可保證在低速的運動狀態下與液體產生良好的阻尼效果，從而創建出柔和的水流。該系列產品除了具有推流和創建水流的作用外還具有攪拌功能。如圖：
QJBⅠ型低速推流器其特點是低能耗、大推力。在保障主機可靠前提下，選配高效率的減速裝置，提高了輸出功率，運行趨平穩；其次是在葉槳的設計上由原來的香蕉型葉槳改為闊葉型葉槳，其改進后的QJB|型葉漿比QJB型葉漿的工作葉面積提高1/3，加之采用法蘭式的葉漿定位，比原來柱銷式要精確可靠，在配套功率沒有增加的情況下推力卻比原機型增加了30%。由此可見改進后的QJBI型推進器的效率明顯提高，已成為替代進口同類機型的產品。
性能特點
1、結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長。
2、葉輪具有好的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、電機繞組絕緣等級為F級，防護等級為IP68，選用進口軸承和電機防凝露裝置，使電機的工作可靠。
5、有兩道機械密封，材質為碳化鎢－碳化鎢，所有外露緊固件均為不銹鋼。
6、根據工藝要求，直聯式QJB型潛水?dāng)嚢铏C(jī)可配用導流罩。
7、不銹鋼、碳鋼精鑄焊接葉槳，經優化設計葉片呈后掠式，效率高，具有自潔功能。
8、內部設有泄漏傳感器和定子繞組超溫保護報警裝置。
9、混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
適用范圍
低速推流器在下列條件下應能正常連續運行：
1、介質溫度不超過40°C；
2、介質的PH值在5~9間；
3、液體密度不超過1150kg/m3；
4、長期潛水運行，潛水深度一般不超過20m。
表達式
技術參數
潛水?dāng)嚢铏C(jī)在額定電壓為380伏，頻率為50Hz的性能參數如下表：
注：攪拌機在額定電壓380V，頻率為50Hz，繞組絕緣等級F級，防護等級IP68，工作制式Ⅰ條件下。
運行條件
攪拌機在下列條件下應能正常連續運行：
1、較高介質溫度不超過40°C；
2、介質的PH 值在5~9 間；
3、液體密度不超過1150kg/m3；
4、長期潛水運行，潛水深度一般不超過20m。
重點注意事項
潛水?dāng)嚢铏C(jī)必需完全潛入水中工作；不能在易燃易爆或有強腐蝕性液體的環境中工作；鋼膨脹螺栓須按要求固定，安裝完畢后，必須將電纜拉緊固定好。
潛水推流器選型時，漿葉直徑超過2M，建議使用齒輪箱減速機。
